Трубы для канализации частного дома: серая или рыжая, диаметры, выбор

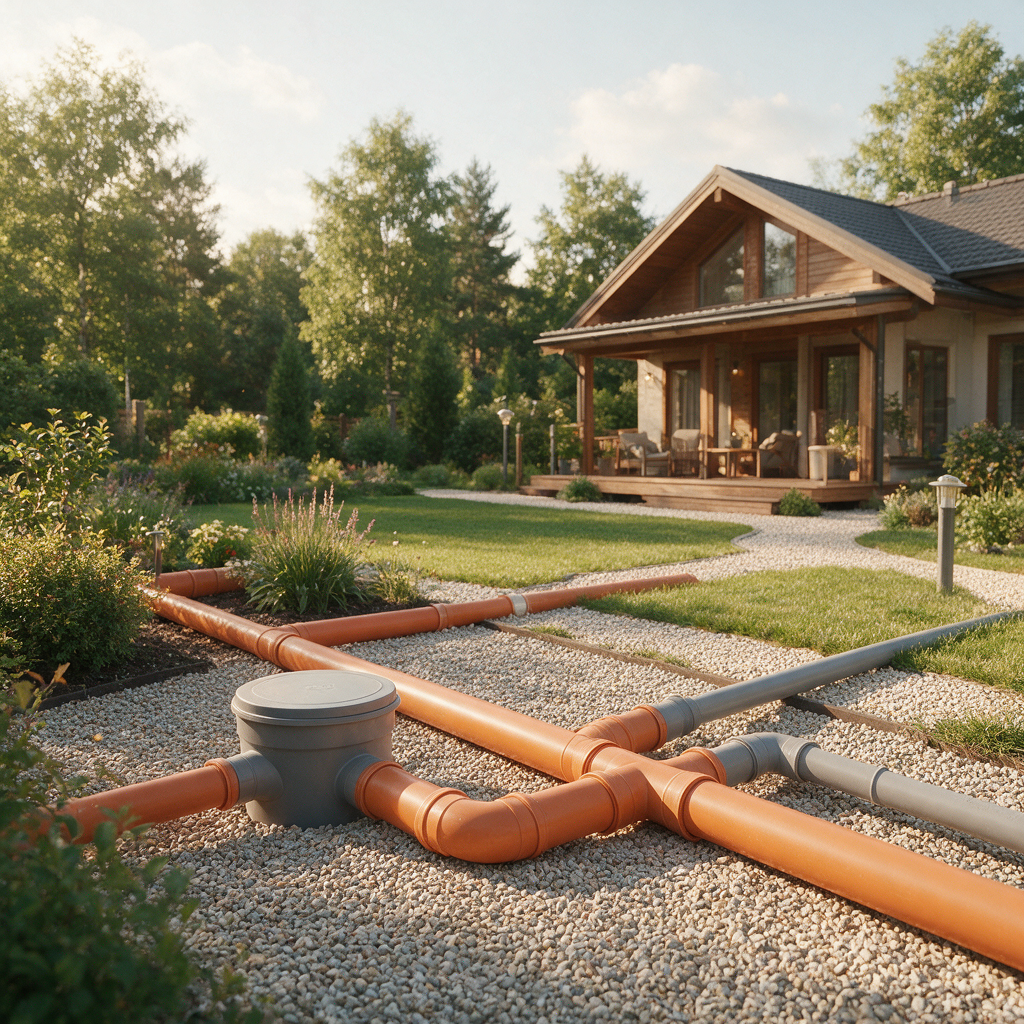

Серая или рыжая труба для канализации — в чём разница

Серая труба — внутренняя канализация

Серые канализационные трубы из непластифицированного ПВХ (поливинилхлорида, аббревиатура — ПВХ или PVC-U) предназначены исключительно для прокладки внутри зданий: от сантехнических приборов до стояка, сами стояки, выпуски до точки выхода из фундамента. Рабочая температура — до +60°C кратковременно (залповый сброс горячей воды из стиральной или посудомоечной машины) и до +45°C в постоянном режиме. Толщина стенки у серых труб меньше, чем у наружных аналогичного диаметра, — они не рассчитаны на внешнее давление грунта и закапывать их нельзя.

Серые трубы соединяются в раструб с резиновым уплотнительным кольцом без клея — соединение разборное, допускает демонтаж и повторную сборку. Стандартные длины: 0,5; 1; 1,5; 2 и 3 м. Диаметры для внутренней разводки (наружный диаметр): 32, 40, 50, 75 и 110 мм. Трубы 32 мм — для умывальников и биде; 40 мм — для раковин и душевых поддонов с малым расходом; 50 мм — для ванн, душевых кабин, стиральных и посудомоечных машин; 110 мм — для унитазов, стояков и выпусков.

Оранжевая (рыжая) труба — наружная канализация

Оранжевые (рыжие) канализационные трубы из ПВХ предназначены для подземной прокладки вне зданий: от выпуска из фундамента дома до септика, ревизионных колодцев и поля фильтрации. Оранжевый цвет — международный стандарт маркировки наружных канализационных труб из ПВХ. Ключевое отличие от серых — кольцевая жёсткость SN (от англ. Stiffness Number): параметр, характеризующий способность трубы выдерживать внешнее давление грунта без деформации поперечного сечения. Серые внутренние трубы кольцевой жёсткости не имеют — они принципиально не предназначены для закапывания.

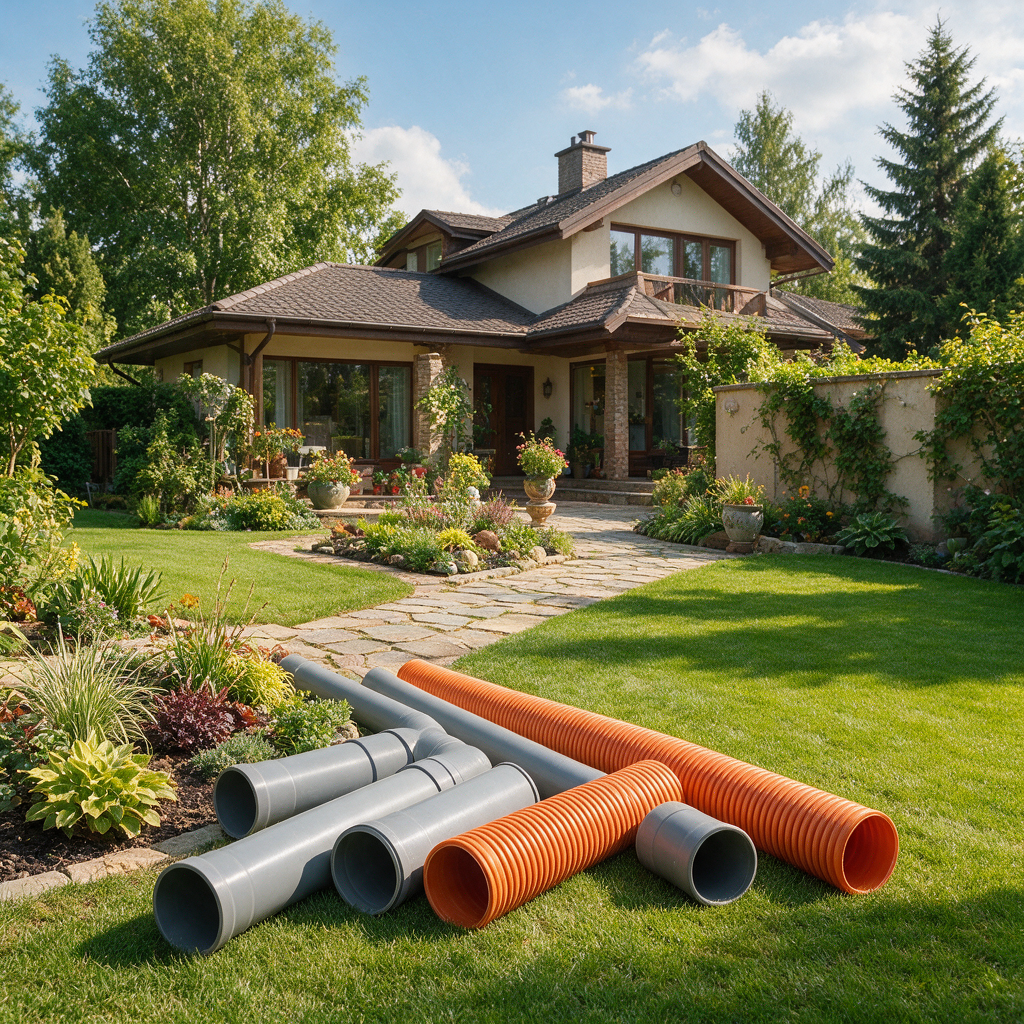

Для наружной канализации частного дома применяются трубы с кольцевой жёсткостью SN4 (4 кН/м²) при глубине прокладки до 3 м и нагрузках только от пешеходов и лёгкого садового транспорта; SN8 (8 кН/м²) — при глубине более 3 м или при прокладке под дорогой с автомобильным движением. Стандартный диаметр наружного трубопровода от дома до септика — 110 мм; при длине трассы более 15 м или большом числе сантехнических приборов — 160 мм. Стандартные длины: 1; 2; 3 и 6 м.

Подключение наружного трубопровода к очистному сооружению рассмотрено в статье септик для частного дома.

Диаметр трубы канализации в доме — таблица выбора

Диаметр канализационной трубы определяется типом подключаемого сантехнического прибора и расчётным расходом стоков. Для каждого прибора нормативами (СП 30.13330.2020) установлен минимальный диаметр отводной трубы. Снижать диаметр ниже нормативного нельзя — это гарантированно приводит к засорам; увеличивать сверх необходимого нецелесообразно и удорожает монтаж без какого-либо улучшения работы системы.

Диаметр трубопровода по ходу стока может только сохраняться или увеличиваться — уменьшение диаметра по направлению движения стоков категорически недопустимо. Стояк всегда имеет диаметр не меньше наибольшего диаметра подключённой к нему отводной трубы; при наличии хотя бы одного унитаза — стояк 110 мм в любом случае. Выпуск из здания — не менее 110 мм независимо от числа приборов.

Правила прокладки трубопроводов в комплексе с водоснабжением — разводка водоснабжения в частном доме.

Материалы труб для канализации — что ещё применяется

ПП (полипропиленовые) трубы для внутренней канализации

Полипропиленовые канализационные трубы (ПП) — полноценная альтернатива серым ПВХ-трубам для внутренней разводки. Выпускаются серого или белого цвета; диаметры — 32, 40, 50, 75 и 110 мм; соединяются в раструб с резиновым уплотнителем — так же, как ПВХ. Ключевое преимущество перед ПВХ: более высокая рабочая температура — до +95°C длительно, что актуально при подключении посудомоечных машин с горячим сливом и при прокладке вблизи котельного оборудования. По стоимости ПП-трубы сопоставимы с ПВХ или незначительно дороже. Для большинства частных домов разница в рабочей температуре несущественна — температура сливной воды редко превышает +60°C; если это критично, выбирается ПП.

Гофрированные трубы для наружной канализации

Гофрированные двустенные трубы из ПП или ПВХ (тёмно-зелёные, чёрные или синие снаружи, гладкие внутри) — альтернатива гладким оранжевым трубам для наружной подземной прокладки. Гофрированная наружная поверхность обеспечивает высокую кольцевую жёсткость при меньшей толщине стенки и меньшем весе. Выпускаются с жёсткостью SN4, SN8 и SN16; последняя используется при прокладке под автодорогами с тяжёлым транспортом. Диаметры для наружной канализации частного дома: 110, 160 и 200 мм. Преимущество гофрированных труб — гибкость при монтаже на поворотах без дополнительных фитингов (минимальный радиус изгиба указывается в паспорте трубы). Стоимость выше, чем у гладких оранжевых труб аналогичного диаметра.

Чугунные трубы — применение в частном доме

Чугунные канализационные трубы — традиционный материал, который использовался в советском строительстве и до сих пор встречается при реконструкции старых домов. В новом строительстве частных домов чугун практически не применяется: вес трубы DN100 длиной 1 м составляет около 8–12 кг против 0,8–1,2 кг у ПВХ, монтаж требует специальных инструментов и навыков чеканки раструбных соединений. Единственная ниша, где чугун остаётся актуальным при строительстве, — стояки в домах с деревянными перекрытиями, где важна шумоизоляция: чугун значительно лучше поглощает шум текущих стоков по сравнению с ПВХ. В остальных случаях при реконструкции чугунные трубы заменяются на ПВХ через переходные чугун-ПВХ муфты.

Комплексное проектирование инженерных систем — проектирование дома.

Фитинги для канализационных труб

Фитинги — соединительные элементы канализационной системы: отводы, тройники, муфты, переходники, заглушки, ревизии. Фитинги подбираются строго того же диаметра и того же производственного стандарта, что и трубы: внутренние ПВХ-фитинги — к серым внутренним трубам, наружные — к оранжевым. Смешивать серии нельзя — у разных серий различаются размеры раструбов и посадочные размеры уплотнительных колец, что делает соединение негерметичным.

Ключевое правило при подборе фитингов для наружной канализации: на горизонтальных участках не применяются отводы с углом 90° — только 15°, 30° и 45°. Резкий поворот создаёт зону гарантированного засора при самотёчном движении стоков. В вертикальных стояках отвод 90° допустим только при переходе от вертикали к горизонтали в нижней точке стояка — с обязательной установкой ревизии непосредственно перед поворотом.

Полный перечень правил монтажа трубопроводов в рамках строительства — этапы строительства дома.

• Отвод 15° / 30° / 45° / 87° — изменение направления трассы; для горизонтальных наружных участков — только 15°, 30°, 45°
• Тройник 45° / 87° — подключение бокового ответвления к основному трубопроводу
• Крестовина — подключение двух боковых ответвлений в одной точке трассы
• Редукция (переходник) — переход с одного диаметра на другой; по ходу стока — только с меньшего на больший
• Муфта — соединение двух труб без изменения направления (стыкование по длине трассы)
• Ревизия — фитинг со съёмной заглушкой для доступа в трубопровод при засоре; обязательна на стояке на каждом этаже
• Заглушка — герметичное закрытие конца трубопровода или неиспользуемого патрубка тройника
• Сифон — фитинг с водяным затвором (гидрозатвором) для подключения раковин, ванн, душевых; предотвращает проникновение канализационных газов в помещение

Как соединяются канализационные трубы

Все современные ПВХ и ПП канализационные трубы соединяются раструбным методом с резиновым уплотнительным кольцом: гладкий конец одной трубы («хвост») вставляется в расширенный конец другой трубы или фитинга (раструб), где размещено резиновое уплотнительное кольцо. Соединение герметично, разборно и допускает небольшое угловое отклонение до 2–3° и линейное смещение для компенсации теплового расширения. Клей для соединения не применяется — только резиновое уплотнительное кольцо, которое поставляется в комплекте с каждой трубой или фитингом. Клеевое (холодное) соединение применяется исключительно для напорных ПВХ-трубопроводов водоснабжения, но не для канализации.

Перед сборкой гладкий конец («хвост») трубы смазывается силиконовой смазкой или мыльным раствором — для облегчения вставки и предотвращения перекоса уплотнительного кольца. После полной вставки трубы до упора её необходимо отметить маркером по краю раструба, затем вытянуть назад на 10–15 мм — это создаёт компенсационный зазор для теплового расширения при прохождении горячих стоков. Без компенсационного зазора при нагреве труба удлиняется и выдавливает соседние соединения, что характерно при подключении стиральных и посудомоечных машин. Компенсационный зазор обязателен на всех горизонтальных участках внутри здания.

О выборе труб для водоснабжения — трубы для водоснабжения дома.

Монтаж канализационных труб в частном доме — ключевые правила

• Уклон: для труб 50 мм — 3 см на метр (3%); для труб 110 мм — 2 см на метр (2%); для наружного трубопровода 110 мм — не менее 1,5 см/м и не более 3,5 см/м. Уклон проверяется строительным или лазерным уровнем на каждом участке до закрытия конструкций — штроб, стяжки, подвесных потолков
• Крепление: трубы крепятся к стенам и перекрытиям пластиковыми хомутами с шагом 0,5–1 м для труб 50 мм и 1–1,5 м для труб 110 мм; хомут удерживает трубу, но не сжимает её — оставляется зазор 1–2 мм для свободного теплового расширения
• Звукоизоляция стояков: при прокладке стояка в жилых помещениях или смежно с ними стояк оборачивается звукоизолирующим материалом (вспenenный полиэтилен, минеральная вата) до закрытия шахты облицовкой — шум текущих стоков по ПВХ-стояку хорошо слышен в смежных помещениях
• Гильзы при проходе через перекрытия и фундамент: каждый проход трубы через железобетонное или деревянное перекрытие выполняется в стальной или ПВХ-гильзе с зазором 10–15 мм по периметру; зазор заполняется негорючим эластичным уплотнителем для компенсации осадки конструкций
• Компенсационный зазор: при монтаже раструбных соединений труба после полной вставки вытягивается назад на 10–15 мм — обязательно для всех горизонтальных участков внутренней канализации без исключения
• Направление раструбов: раструб всегда направляется против потока стоков (навстречу движению воды) — при обратной ориентации в месте соединения образуется уступ, который задерживает твёрдые частицы и со временем создаёт засор
• Ревизии: устанавливаются на стояке на каждом этаже, в нижней точке стояка перед выпуском и в каждой точке изменения направления горизонтальной трассы; все ревизии должны быть доступны через ревизионные люки без разборки конструкций
• Защита наружных труб при засыпке: засыпку траншеи выполнять мягким грунтом или песком без крупных камней, послойно по 150–200 мм, без применения вибротрамбовки непосредственно над трубой — во избежание деформации раструбных соединений и повреждения уплотнительных колец. Комплексная организация коммуникаций — коммуникации в частном доме

Типичные ошибки при выборе и монтаже труб

• Использование серых внутренних труб для наружной прокладки — серая труба не имеет кольцевой жёсткости и не рассчитана на внешнее давление грунта; со временем деформируется, сужает внутренний просвет и создаёт хронический засор в грунте, который невозможно прочистить без раскопки
• Использование оранжевых наружных труб для внутренней разводки — не является критической ошибкой, но существенно завышает стоимость: наружные трубы значительно дороже внутренних, а их дополнительная кольцевая жёсткость внутри здания не нужна
• Неправильный диаметр трубы для унитаза — трубы 50 мм под унитаз категорически недостаточно; используется только 110 мм. Переходник с 110 мм на меньший диаметр по ходу стока недопустим
• Поворот на 90° на горизонтальном наружном участке — создаёт зону гарантированного засора при самотёчном движении стоков; применяются только отводы 15°, 30° или 45° с ревизионным колодцем в точке поворота
• Отсутствие компенсационного зазора — при нагреве от залпового сброса горячей воды трубы удлиняются и выдавливают раструбные соединения; характерный скрип, смещение труб в хомутах, со временем — нарушение герметичности соединений
• Установка раструба по ходу потока — раструб всегда направляется против движения стоков; при обратной ориентации в месте соединения образуется уступ, задерживающий волокна, жир и твёрдые частицы, что приводит к постепенному накоплению засора
• Смешивание труб разных производителей — диаметры раструбов и посадочные размеры уплотнительных колец у разных производителей могут незначительно отличаться; при смешивании соединение негерметично или невозможно собрать без чрезмерного усилия. В рамках одного участка трассы используются трубы и фитинги одного производителя
• Отсутствие смазки при сборке раструбных соединений — без смазки уплотнительное кольцо перекашивается или выпадает при вставке трубы в раструб; соединение теряет герметичность или не собирается до упора без повреждения уплотнителя

Частые вопросы

Чем отличается серая труба от рыжей (оранжевой) канализационной трубы?

Серая труба предназначена для внутренней прокладки: от сантехнических приборов до стояка, сами стояки и выпуски внутри здания. Она не рассчитана на внешнее давление грунта и закапывать её нельзя. Оранжевая (рыжая) труба предназначена для наружной подземной прокладки: от выпуска из фундамента до септика или ревизионного колодца. Её ключевой параметр — кольцевая жёсткость SN4 или SN8, обеспечивающая устойчивость к давлению грунта. Обе трубы изготавливаются из ПВХ, но отличаются толщиной стенки, конструкцией раструба и допустимыми нагрузками.

Какой диаметр трубы нужен для унитаза?

Только 110 мм — это единственный допустимый диаметр отводной трубы от унитаза. Трубы 50 мм или 75 мм для унитаза недостаточны: при смыве твёрдые фракции не проходят и гарантированно создают засор. Стояк при наличии хотя бы одного унитаза — также 110 мм, вне зависимости от числа других подключённых приборов.

Можно ли использовать серую трубу для наружной канализации?

Нет. Серая внутренняя труба не имеет нормированной кольцевой жёсткости и не рассчитана на внешнее давление грунта. При закапывании она деформируется под давлением грунта и собственного веса засыпки, сужает проходное сечение и создаёт постоянный засор. Для наружной прокладки используются только оранжевые трубы с маркировкой SN4 или SN8.

Что такое кольцевая жёсткость SN4 и SN8 — какую выбрать?

SN (Stiffness Number) — кольцевая жёсткость трубы, то есть её способность сопротивляться деформации под внешним давлением грунта. SN4 (4 кН/м²) — для прокладки на глубине до 3 м при нагрузках только от пешеходов и лёгкого садового транспорта: стандартный выбор для большинства участков частного дома. SN8 (8 кН/м²) — при глубине прокладки более 3 м или при прохождении трассы под проездом с легковыми или грузовыми автомобилями. Для наружной канализации частного дома при стандартных условиях достаточно SN4.

Какой уклон делать для канализационных труб?

Нормативный уклон: для труб диаметром 50 мм — 3 см на метр (3%); для труб диаметром 110 мм — 2 см на метр (2%). Для наружного трубопровода диаметром 110 мм: минимум 1,5 см/м, максимум 3,5 см/м. При меньшем уклоне твёрдые частицы не смываются и оседают в трубе; при большем — жидкость уходит быстрее твёрдых фракций, которые остаются и накапливаются. Уклон проверяется строительным или лазерным уровнем на каждом участке до закрытия конструкций.

Какой диаметр трубы нужен для стиральной машины?

50 мм — стандартный диаметр отводной трубы для стиральной машины. Подключение выполняется через сифон с обратным клапаном или напрямую через патрубок в трубопровод. Для посудомоечной машины — также 50 мм; подключение чаще всего выполняется через сифон кухонной мойки, имеющий дополнительный отвод для шланга слива.

Можно ли соединять трубы разных производителей?

Нежелательно. Несмотря на то что все производители декларируют соответствие стандарту, фактические размеры раструбов и посадочные диаметры уплотнительных колец у разных производителей могут незначительно отличаться. При смешивании труб разных марок соединение может быть негерметичным или не собираться без повреждения уплотнителя. В рамках одной трассы — от прибора до стояка или от выпуска до септика — используются трубы и фитинги одного производителя.

Нужна ли смазка при сборке раструбных соединений?

Да, обязательна. Без смазки уплотнительное резиновое кольцо при вставке гладкого конца трубы в раструб перекашивается, выкатывается из посадочной канавки или разрывается при чрезмерном усилии. Используется силиконовая смазка (в тюбике или аэрозоле) — наносится тонким слоем на гладкий конец трубы непосредственно перед сборкой. Мыльный раствор допустим как временная замена; машинное масло и технические смазки на нефтяной основе не применяются — они разрушают резину уплотнителя.

Какие трубы лучше для канализации — ПВХ или полипропилен?

Для большинства частных домов разница несущественна: обе трубы соединяются одинаково, имеют схожий срок службы (50 лет и более) и сопоставимую стоимость. Ключевое отличие — рабочая температура: ПВХ выдерживает до +60°C кратковременно; ПП (полипропилен) — до +95°C длительно. Если в системе предполагаются регулярные сбросы горячей воды свыше +60°C (промышленное оборудование, котельная), выбирается ПП. В стандартном частном доме — любой из материалов.
